美國ALLEGRO型號A4919驅動器

美國ALLEGRO型號A4919：帶集成穩壓器的三相MOSFET驅動器

A4919是一款三相控制器，適用于n通道外部功率MOSFET。

獨特的電荷泵穩壓器可提供全（> 10V）柵極驅動，適用于低至7V的電池電壓，并允許A4919在低至5.5V的柵極驅動下工作。自舉電容器用于提供n溝道MOSFET所需的上述電池電源電壓。

為三相橋中的六個功率MOSFET中的每一個提供一個邏輯電平輸入，允許電動機以由外部控制器定義的任何換向方案驅動。通過集成的交叉控制保護功率MOSFET免受交叉?zhèn)鲗?。每個FET上的獨立漏極 - 源電壓監視器提供電源相短路和短路接地檢測。短路故障，電源欠壓和芯片過溫情況由單個漏極開路故障輸出指示。

產品型號采用低壓差（LDO）穩壓器，可為外部電路提供5.0V或3.3V電源。提供5.0V輸出的那些通過'-5'部件號后綴和3.3V除'-3'來區分。

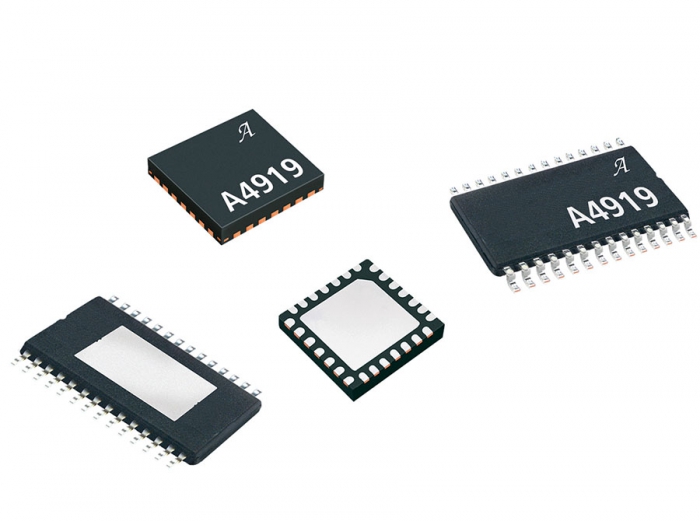

A4919采用28引腳TSSOP電源封裝，帶有裸露導熱墊（封裝型LP）以及帶有裸露導熱墊（封裝類型ET）的28引腳QFN，將于2018年3月上市。兩種封裝均為提供無鉛（Pb）版本，100％霧錫電鍍引腳框架（后綴-T）。

主要特點

• 用于n溝道MOSFET的高電流三相柵極驅動

• 每個MOSFET的單獨輸入/控制

• 5.5V至50V電源電壓范圍

• 可選的穩壓邏輯電源電壓輸出（3V和5V）

• 電機相短路供電和短路接地檢測

• 欠壓，過溫監控器

• 交叉?zhèn)鲗ПＷo

• 低電流睡眠模式
